Formsprutning av impellrar med komplex geometri

När geometri ställer höga krav på formsprutning

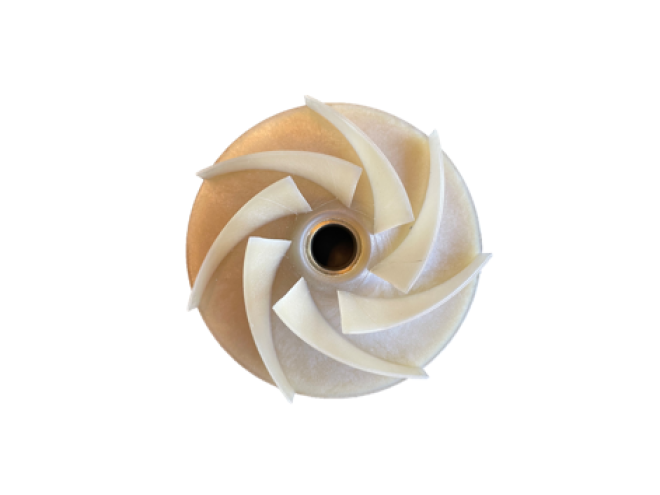

Impellrar för pumpar, fläktar och ventilationssystem har ofta komplexa 3D-geometrier med vridna blad och varierande godstjocklek. Denna typ av design innebär särskilda utmaningar vid formsprutning av plast, där materialflöde, kylning och toleranser måste hanteras med hög precision.

Små avvikelser i bladens vinkel, navets centrering eller detaljens balans kan påverka prestanda i slutapplikationen. Därför kräver formsprutning av impellrar en kontrollerad process och ett genomtänkt verktygskoncept från start.

För att formspruta impellrar av hög kvalitet krävs noggrant övervägande av materialval, smältflöde, verktygskonstruktion och efterbearbetning.

Få en offert här

Så formsprutas impellrar med komplex 3D-geometri

Tillverkningen inleds med att plastsmältan injiceras i ett verktyg som är konstruerat för att exakt återge impellerns tredimensionella bladstruktur. Verktyget måste hantera både tunna och tjockare sektioner, samt säkerställa att smältan når hela området innan den börjar stelna.

Under fyllningsfasen styrs injektionshastighet och tryck för att säkerställa jämnt flöde genom bladens kurvade kanaler. Därefter följer en kontrollerad kylfas där detaljens form stabiliseras innan avformning sker.

Tekniken kräver noggrann kontroll av temperatur, tryckprofil och cykeltid för att säkerställa att varje impeller formas enligt den definierade geometrin.

Kritiska faktorer i produktionen

För att gjuta impellrar med komplex geometri krävs det att flera tekniska parametrar stämmer överens och samverkar.

Materialval och flödesegenskaper

Valet av plastmaterial baseras på krav på hållfasthet, temperaturbeständighet och kemikalieresistens, men även på materialets flytförmåga. Eftersom impellrar ofta innehåller tunna, vridna blad måste smältan kunna fylla verktyget utan att skapa interna defekter.

Verktygskonstruktion

Verktyget måste utformas för att exakt återge impellerns tredimensionella struktur. Detta inkluderar hantering av bladens vridning, centrumhål och eventuella förstärkningar, samt korrekt placering av ingöt och kylkanaler.

Kontroll av kylning och restspänningar

Ojämn kylning kan leda till deformation eller obalans i detaljen. Därför optimeras kylförloppet för att säkerställa att impellern behåller sin avsedda form efter avformning.

Skillnaden med impellrar tillverkade med formsprutning

När process och verktyg är anpassade för komplex geometri uppnås flera viktiga resultat i produktionen för formsprutade impellrar.

Hög dimensionsnoggrannhet

Med noggrann planering och rätt metoder erbjuder formsprutning exakt återgivning av bladens geometri och navets centrering säkerställer att impellern uppfyller alla krav på dimensioner och mått.

Jämn kvalitet mellan detaljer

En kontrollerad process skapar en konsekvent produktion där varje detalj håller samma specificerade mått och egenskaper.

Mekanisk hållfasthet under drift

När man väljer material med rätt mekaniska egenskaper ger det impellrar som bibehåller styrka och funktion även under hög belastning i pump- och fläktsystem.

Vart formsprutade impellrar används

Formsprutning passar bra för tillverkning av impellrar där det är höga krav på hållbarhet under belastning, måttnoggrannhet och jämn kvalitet.

Det gör att tekniken används brett inom industriella och konsumentinriktade pumpsystem, fläktar, ventilationslösningar samt andra komponenter för HVAC.

Varför välja Idé-Pro för formsprutning av impellrar?

Idé-Pro har lång erfarenhet av att producera tekniskt krävande plastdetaljer med avancerad geometri. Genom optimerad verktygskonstruktion ser vi till att alla impellrar uppfyller krav på toleranser, balans och hållfasthet.

Vår interna produktion möjliggör formsprutning av plast för både prototyptillverkning och serieproduktion med hög kvalitet och stor flexibilitet
