Ihåliga plastdetaljer med gasassisterad formsprutning

När stora plastdetaljer skapar en designutmaning

Vid formsprutning kan detaljer med stora godstjocklekar eller omfattande ytor innebära tekniska utmaningar. När material samlas i en sektion ökar risken för ojämn kylning, inre spänningar och sjunkmärken. Detta kan påverka både ytans utseende och detaljens form över tid.

Särskilt vid större detaljer eller detaljer ställs höga krav på hur materialet fördelas och stabiliseras i verktyget. I sådana fall kan gasformsprutning användas för att styra hur plasten beter sig under fyllning och kylning.

Kontakta oss för ihåliga plastdetaljer

Tekniken bakom gasassisterad formsprutning

gasassisterad formsprutning är en specialiserad formsprutningsteknik där kvävgas injiceras i plastsmältan inne i verktyget under gjutcykeln.

Smält plast sprutas in i formkaviteten. När en definierad mängd material har fyllt verktyget injiceras kvävgas genom särskilda gasnålar eller ventiler. Gasen tränger in i den fortfarande smälta plastkärnan och bildar inre kanaler.

Gastrycket pressar ut materialet mot verktygets väggar och hålls aktivt under en del av kylfasen. När plasten har stelnat tillräckligt ventileras gasen och detaljen kan avformas.

Vad gastrycket gör inne i detaljen

När kvävgasen injiceras söker den sig genom den del av plasten som har lägst motstånd, vanligtvis den varmaste och mest flytande kärnan. Detta skapar kontrollerade ihåliga sektioner i detaljens inre struktur.

Samtidigt pressas plastmaterialet utåt mot verktygsväggarna och under kylningen påverkar gastrycket hur materialet fördelas och stabiliseras tills det stelnar.

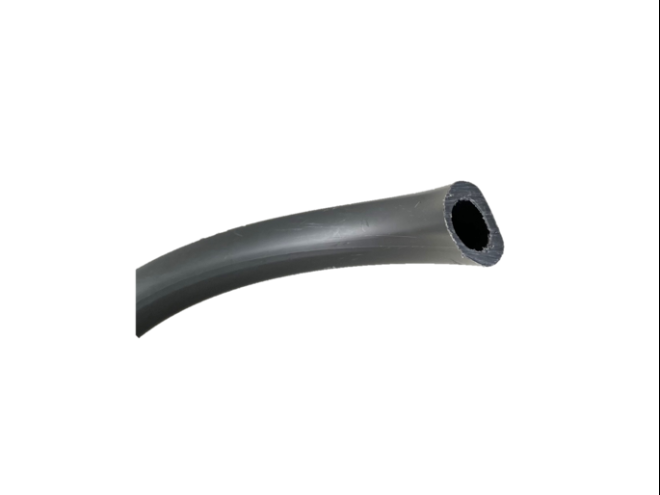

Resultatet blir ett starkt, lätt och ihåligt eller delvis ihåligt detalj med liten risk för sugningar och vridningar.

Varför gasassisterad formsprutning är en populär teknik

När processen används i rätt applikation ger gasassisterad formsprutning flera tydliga produktions- och konstruktionsmässiga fördelar.

Lägre vikt och minskad materialåtgång

De ihåliga sektionerna innebär att mindre plast används per detalj jämfört med vanliga konstruktioner. Det kan reducera både vikt och materialkostnad, särskilt i större detaljer.

Minskad skevhet och färre sjunkmärken

Eftersom kvävgasen pressar materialet ut mot verktygets väggar hjälper det med jämnare materialfördelning, och minskar därmed risken för sjunkmärken och deformationer. Dessutom bidrar trycket under avkylningen till en jämnare materialfördelning.

Förbättrad hållbarhet i större detaljer

Kombinationen av en massiv ytterstruktur och en ihålig kärna ger detaljen uppnå god hållbarhet, vilket är fördel vid större detaljer.

Kortare kylningstider vid stora materialtjocklekar

Eftersom den massiva kärnan reduceras kan kylningen ske mer effektivt än vid helgjutna detaljer med samma ytterdimensioner.

När gasassisterad formsprutning är rätt teknik

Gasassisterad formsprutning lämpar sig särskilt väl för detaljer med stora dimensioner, förstärkta partier eller tjocka väggsektioner som kan medföra utmaningar kring vikt och formstabilitet.

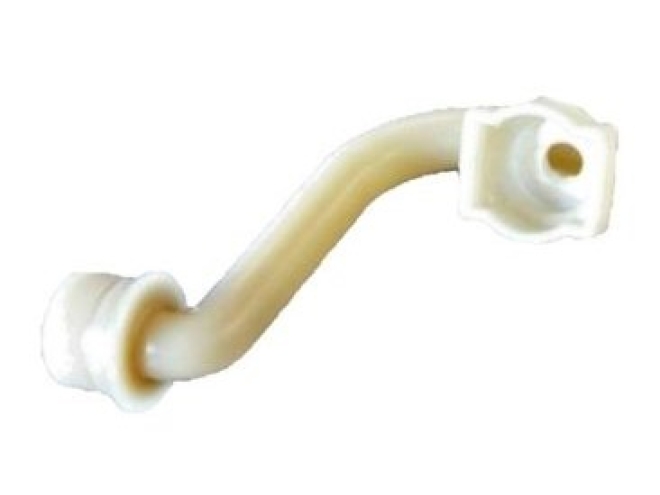

Tekniken används ofta för handtag, grepp, fordonskomponenter och tekniska plastdetaljer där kombinationen av styvhet och reducerad vikt är viktig.

För applikationer där hela strukturen behöver vara mikroskummad kan formsprutning med Ku-Fizz vara ett alternativ.

Idé-Pros expertis inom gasassisterad formsprutning

Idé-Pro har erfarenhet av avancerad formsprutning där processkontroll och verktygsdesign är avgörande för slutresultatet. Gasassisterad formsprutning ställer särskilda krav på verktygskonstruktion och gasstyrning.

Med modern maskinpark och bred kompetens inom formsprutning hanteras både prototyper och serieproduktion med noggrann kvalitetskontroll.
